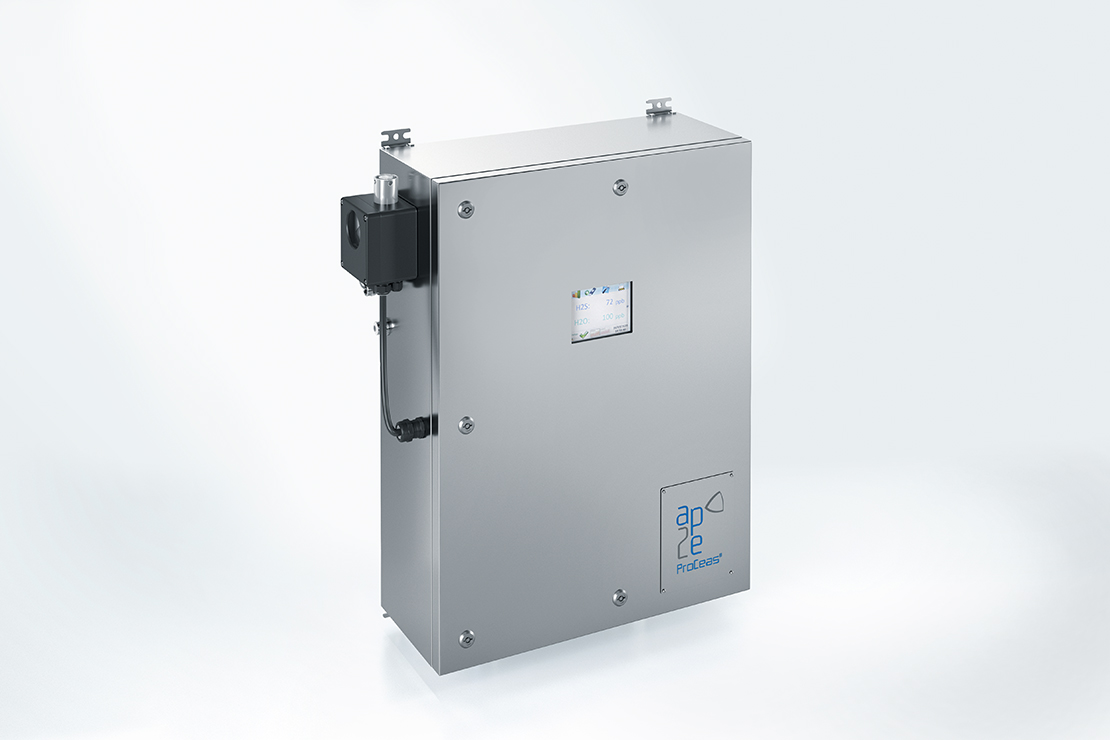

Лазерный инфракрасный многокомпонентный газоанализатор AP2E ProCeas

AP2E ProCeas — лазерный инфракрасный многокомпонентный газоанализатор для непрерывного лабораторно-точного измерения следовых примесей в сложных газовых матрицах.

1 / 2
Бренд
AP2E
Категория
Газоанализаторы и CEMS
Артикул
ProCeas
Внутренний код
DURAG-AP2E-PROCEAS
Product profile

Ключевые параметры

Быстрый инженерный срез по основным характеристикам, применению и конфигурации оборудования.

Тип прибора
Лазерный инфракрасный многокомпонентный газоанализатор
Технология
OFCEAS® и LPS®
Принцип измерения
Оптическая абсорбционная спектроскопия с усилением обратной связью в резонаторе и низконапорный отбор пробы
Измеряемые газы — диатомные
H2, O2
Измеряемые газы — соединения азота
NH3, NO, N2O, NO2, HCN
Измеряемые газы — соединения серы
H2S, COS, CS2, SO2
Overview

Назначение и описание

AP2E ProCeas — готовый к эксплуатации лазерный инфракрасный многокомпонентный газоанализатор для непрерывного измерения следовых газовых примесей в реальном времени. Прибор использует запатентованные технологии OFCEAS® — Optical Feedback Cavity Enhanced Absorption Spectroscopy — и LPS® — Low Pressure Sampling. Низконапорная схема отбора снижает потребность в нагреве или осушке пробы, минимизирует потери целевых компонентов и упрощает обслуживание. ProCeas применяется для контроля чистоты CO2 в CCUS, водорода, природного газа, СПГ, биогаза, RNG, аммиачного крекинга, Power-to-X, химических и нефтехимических процессов, а также для высокоточного лабораторного и метрологического анализа газовых примесей.

Commercial flow

Подбор и коммерческое предложение

LABPROM IMPORT поможет проверить применимость оборудования, подобрать конфигурацию, документы, сроки поставки и сервисный контур под ваш объект.

Запросить инженерный подбор
Benefits

Преимущества для объекта

1
Многокомпонентное измерение следовых концентраций в реальном времени
2
запатентованные технологии OFCEAS® и LPS®
3
высокая селективность без перекрёстных интерференций
4
линейность < 1% от показания
5
пренебрежимо малый дрейф нуля и диапазона
6
не требуется нулевой газ или газ-носитель
7
не требуется регулярная перекалибровка или замена сенсоров
8
возможны многоточечные измерения с одним анализатором
9
подходит для влажных и сухих газовых потоков
10
низкие эксплуатационные затраты
11
удалённый доступ через Ethernet
12
исполнения 19-дюймовая стойка, настенный корпус, шкаф, Ex p и Ex d
13
сертификации для опасных зон ATEX, IECEx, UKEX и Class I Division 1/2 в зависимости от применения.
Applications

Области применения

Контроль чистоты CO2 в системах CCUS
анализ примесей H2O, O2, SO2, NOx, H2S, CO, NH3, CH4 и CH2O в потоках CO2
контроль чистоты водорода по ISO 14687, ISO 19880 и ISO 21087
мониторинг примесей в установках электролиза и парового риформинга
контроль газов топливных элементов PEM и SOFC
контроль выхода аммиачного крекинга
анализ природного газа и СПГ
контроль RNG, биогаза, биометана и подачи биометана в сеть
химические и нефтехимические производства
хлорные производства и контроль HCl
производство пропилена
синтетические топлива и Power-to-X
производство удобрений и мочевины
криогенные воздухоразделительные установки
мониторинг трубопроводных сетей
исследовательские и национальные метрологические лаборатории.
Technical data

Технические характеристики

Параметр
Значение
Тип прибора
Лазерный инфракрасный многокомпонентный газоанализатор
Технология
OFCEAS® и LPS®
Принцип измерения
Оптическая абсорбционная спектроскопия с усилением обратной связью в резонаторе и низконапорный отбор пробы
Измеряемые газы — диатомные
H2, O2
Измеряемые газы — соединения азота
NH3, NO, N2O, NO2, HCN
Измеряемые газы — соединения серы
H2S, COS, CS2, SO2
Измеряемые газы — оксиды
CO2, H2O, CO
Измеряемые газы — галогениды
HF, HBr, HCl
Измеряемые газы — альдегиды
HCHO
Измеряемые газы — углеводороды
CH4, C2H2, C2H4, C2H6
Измеряемые газы — кислоты
HCOOH
Примечание по газам
Другие диапазоны и компоненты — по запросу
Линейность
< 1% от показания, R2 > 0.999
Повторяемость
3 x LoD или ±0.5% относительно
Предел обнаружения
3σ за 60 с
Дрейф нуля и диапазона
пренебрежимо малый
Диапазон CO2
0 ... 100 %
Диапазоны примесей CO2 CCUS
H2O 0...300 ppm; O2 0...100 ppm; SO2 0...1500/3000 ppm; NO 0...500/1000 ppm; NO2 0...150/500 ppm; NOx 0...1500 ppm; H2S 0...200 ppm; N2O 0...30/100 ppm; CO 0...200 ppm; NH3 0...3/10 ppm; CH4 0...100 ppm; CH2O 0...40 ppm
Диапазоны RNG / биогаз
CH4 0...100 %vol; CO2 0...100 %vol; H2S 0...1000 ppm; H2O 0...7 %vol для сырого газа или 0...500 ppm для технологического газа; O2 0...22 %vol; NH3 0...500 ppm
Питание
110 ... 230 VAC, 50 ... 60 Hz
Потребляемая мощность
150 VA максимум, 80 VA в стабилизированном режиме на rack / wall mounted конфигурацию
Условия эксплуатации, rack
+10 ... +35 °C
Условия эксплуатации, настенное исполнение
до -10 ... +60 °C
Влажность окружающей среды
10 ... 90% RH, без конденсации
Приборный воздух для Ex p
Без пыли, масла и влаги, при температуре окружающей среды, 5...7 bar избыточного давления, максимум 5.5 м³/ч, качество 1-2-1 по ISO 8573
Корпус
19-дюймовый rack 4U для настольного применения или шкафной интеграции; настенное исполнение из нержавеющей стали; шкаф 24U; другие исполнения по запросу
Габариты настенного корпуса
800 x 600 x 250 без purge controller mm
Степень защиты rack
IP32
Степень защиты настенного исполнения
IP65
Степень защиты Ex d
IP66
Степень защиты шкафа
IP54
Линия отбора пробы
Зависит от условий процесса и конфигурации; рекомендуется стандартная не нагреваемая линия; опционально трассируемая линия до 80 °C
Пробоотбор
Технологическое соединение 1/4 inch нержавеющая сталь; пробоотборный зонд с фильтром и критическим соплом; материал Inconel 600
Интерфейсы связи
USB, Modbus TCP/IP, RS232, RS485 RJ45, VGA, удалённый доступ через Ethernet, аналоговые входы/выходы опционально
Обязательные принадлежности
Пробоотборный зонд с фильтром и критическим соплом; линия отбора пробы; насосная система
Опциональные принадлежности
Интеграция в шкаф ATEX II3G Ex pxb IIC T3 Gb; система кондиционирования; Ex p ATEX II 2G Ex pxb IIC T3 Gb; Ex d ATEX II2G Ex db IIB+H2 T6 Gb / IECEx Ex db IIB+H2 T6 Gb; вихревое охлаждение; аналоговые/дискретные входы-выходы; модем удалённого подключения
Соответствие измерений
Northern Lights specifications; ISO 14687; ISO 19880; ISO 21087; ISO 2612:2023; CO2 purity standards for food and beverage industry
Сертификация опасных зон — NG/LNG
ATEX zone 1 и 2; IECEx/UKEX zone 1; Class I, Division 1, Groups B, C, D T6
Сертификация опасных зон — RNG/biogas
ATEX zone 1 и 2; IECEx/UKEX zone 1; Class I Div 2 ongoing
Scope of supply

Комплект поставки

1
Состав поставки зависит от конфигурации: анализатор ProCeas, пробоотборный зонд с фильтром и критическим соплом, линия отбора пробы, насосная система. Опционально: шкафная интеграция, система кондиционирования, Ex p, Ex d, вихревое охлаждение, аналоговые/дискретные входы-выходы, модем удалённого подключения.
