GRIMM SMPS+C — лабораторная система спектрометрии электрической подвижности для измерения распределения численной концентрации наночастиц dN/dlogD. Прибор объединяет классификацию частиц по электрической подвижности в DMA и высокочувствительную CPC-детекцию в одном компактном измерительном комплексе. Доступны две версии: SMPS+C 5416 для универсальных лабораторных задач и SMPS+C 5417 с расширенным диапазоном расхода защитного воздуха для большей гибкости и повышенного разрешения. Система поддерживает S-, M- и L-DMA для диапазона 3...1090 нм, режимы stepping и scanning, интегрированные насосы, встроенный HV-модуль до +10000 В и работу с различными аэрозольными нейтрализаторами GRIMM.

Commercial flow

Подбор и коммерческое предложение

LABPROM IMPORT поможет проверить применимость оборудования, подобрать конфигурацию, документы, сроки поставки и сервисный контур под ваш объект.

Запросить инженерный подбор

Benefits

Преимущества для объекта

CPC и DMA-контроллер в одном приборе

точный подсчёт и классификация наночастиц

диапазон размеров 3...1090 нм в зависимости от DMA

Vienna Reischl-Type DMA

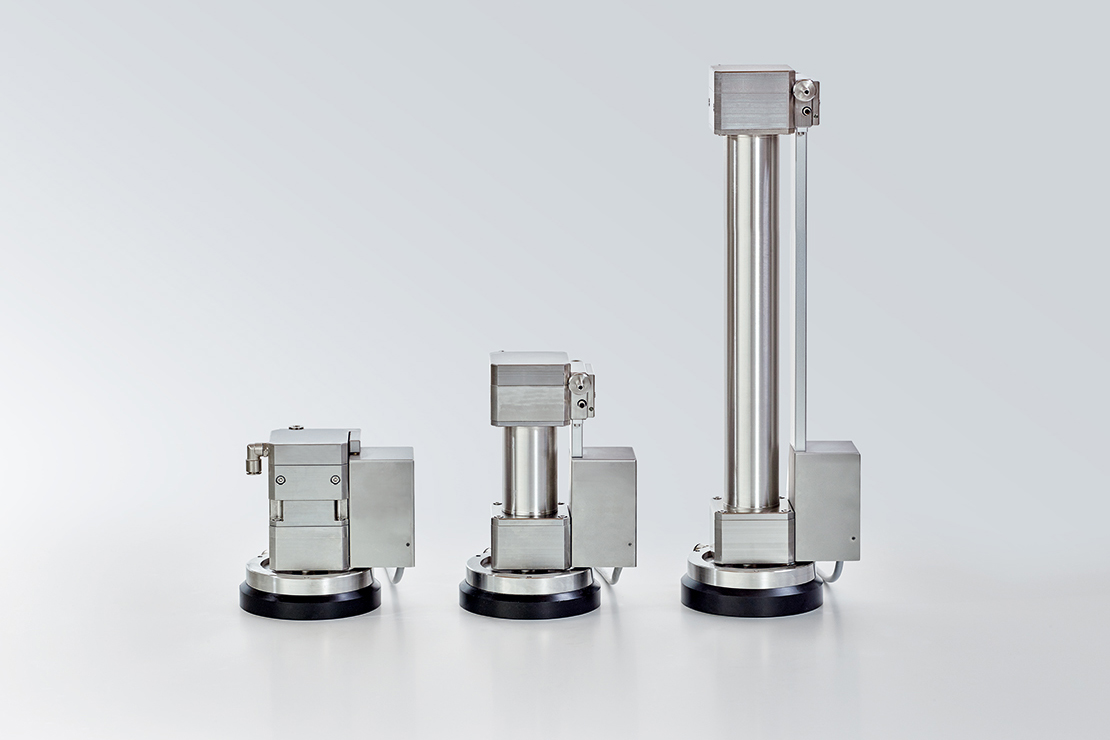

три диапазона классификации S-, M- и L-DMA

опция U-DMA

низкие потери частиц и высокое размерное разрешение

встроенные насосы, внешний вакуум не требуется

затвор сатуратора для быстрой транспортировки без высыхания бутанола

встроенный HV-модуль 0...+10000 В

режимы stepping и scanning

поддержка до 255 каналов в пошаговом режиме

USB, USB flash drive, RS-232 и аналоговый импульсный выход

соответствие ISO 15900:2009, CEN/TS 17434:2020, ISO 27891:2015 и EN 16976:2024.

Applications

Области применения

Фундаментальные аэрозольные исследования

мониторинг воздуха рабочей зоны

ингаляционные и экспозиционные исследования

исследования атмосферной нуклеации

изучение роста, коагуляции и переноса наночастиц

испытания фильтров

экологические и климатические исследования

мониторинг нанотехнологических процессов

исследования выбросов принтеров

лабораторное измерение распределения наночастиц по электрической подвижности

создание широкодиапазонного аэрозольного спектрометра совместно с GRIMM 11-D.

Technical data

Технические характеристики

Параметр

Значение

Тип прибора

Спектрометр подвижности частиц с конденсационным счётчиком

Функциональность

Классификация наночастиц по электрической подвижности и CPC-детекция

Принцип измерения

Электростатическая классификация в DMA и детектирование в конденсационном счётчике частиц

Измеряемый параметр

Распределение частиц по размерам, dN/dlogD 1/cm³

Версии

SMPS+C 5416 и SMPS+C 5417

Диапазон размеров частиц S-DMA

3 ... 109 nm

Диапазон размеров частиц M-DMA

5 ... 350 nm

Диапазон размеров частиц L-DMA

10 ... 1090 nm

Размерные каналы

Пошаговый режим 45...255; сканирующий режим 32, 64 или 128 каналов на декаду размера с логарифмически эквидистантным распределением

Концентрация частиц

до 10⁷ общей концентрации, в зависимости от используемого аэрозольного нейтрализатора particles/cm³

Режим одиночного счёта CPC

до 150000 particles/cm³

Фотометрический режим CPC

до 10⁷, для кратковременных измерений particles/cm³

Время сканирования

≥ 150 s

Рабочая жидкость

n-бутанол >99.5%

Эффективность счёта

D50 = 4 нм, определено по частицам оксида вольфрама; возможны другие калибровки, например D50 = 10 нм

Время отклика

t10 ... t90 < 3 s

Расход аэрозольной пробы SMPS+C 5416

0.3 l/min

Расход аэрозольной пробы SMPS+C 5417

0.3 или 0.6 l/min

Расход защитного воздуха SMPS+C 5416

3.0 l/min

Расход защитного воздуха SMPS+C 5417

3.0 или 10.0 l/min

Управление расходом

Критические сопла со стабилизированной температурой

Разрешение

Qsh/Qs = 10

Точность определения размера

≤ 3% номинального диаметра

HV-модуль

Интегрирован в DMA, 0 ... +10000 В; отрицательная полярность по запросу

Стандарты и сертификаты

ISO 15900:2009; CEN/TS 17434:2020; ISO 27891:2015; EN 16976:2024

Внутренние датчики

T, pabs и Δp на входе DMA; pabs и Δp на входе CPC

Интерфейсы

USB, USB flash drive, RS-232, аналоговый вход для метеорологических датчиков, аналоговый импульсный выход

Управление и индикация

Светодиоды состояния, ПО GRIMM 5477 nanoSoftware для sizers на ПК

Питание

110 ... 240 VAC, 50/60 Hz, максимум 130 W

Условия аэрозольной пробы

Температура -20 ... +40 °C; влажность 0 ... 95% RH без конденсации; абсолютное давление 700 ... 1100 mbar

Газ-носитель аэрозоля

Воздух и инертные газы

Транспортировка и хранение

0 ... +50 °C, RH < 95%

Компоненты SMPS+C 5416

CPC 5416, аэрозольный нейтрализатор GRIMM опционально, 55-S, 55-M или 55-L DMA

Компоненты SMPS+C 5417

CPC 5417, аэрозольный нейтрализатор GRIMM опционально, 55-S, 55-M или 55-L DMA

Габариты CPC 5416

28 x 24 x 40 cm

Габариты S-DMA

16.1 x 14 x 15.6 cm

Габариты M-DMA

23.4 x 14 x 15.6 cm

Габариты L-DMA

47.8 x 14 x 15.6 cm

Масса CPC 5416

12.4 kg

Масса S-DMA

5.6 kg

Масса M-DMA

5.7 kg

Масса L-DMA

7.9 kg

Совместимость

Может использоваться с GRIMM 11-D для создания широкодиапазонного аэрозольного спектрометра

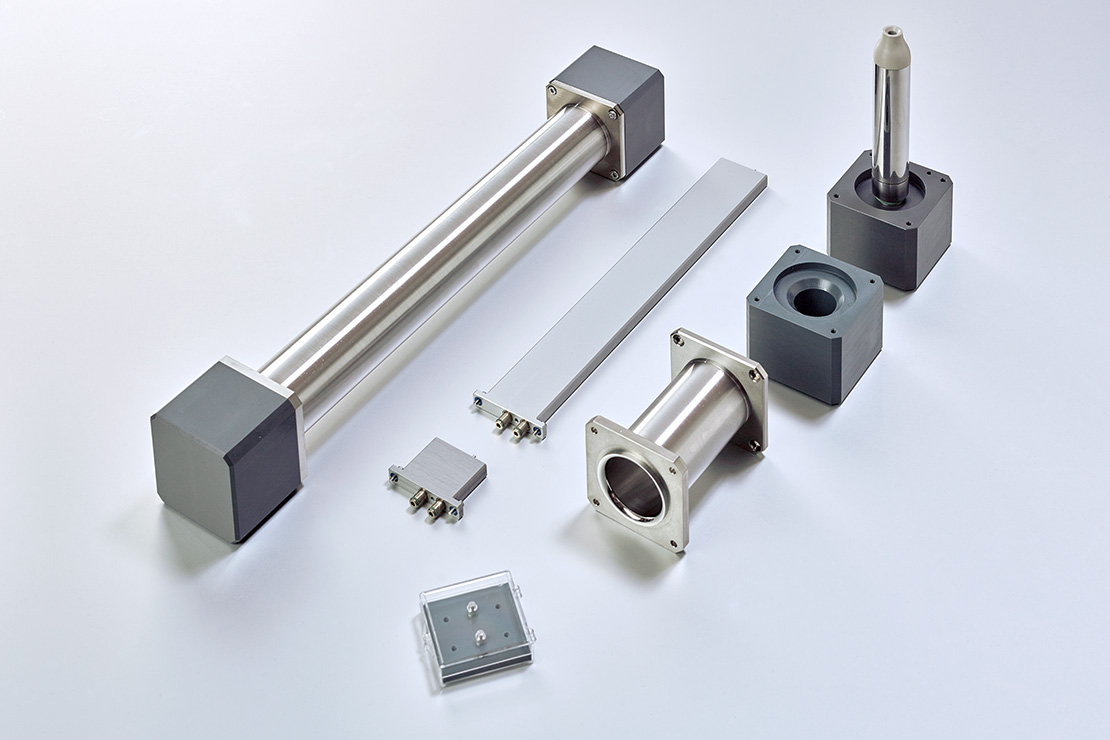

Опциональные принадлежности

5523-Ni — аэрозольный нейтрализатор Ni-63 95 MBq; 5524-X — мягкий рентгеновский нейтрализатор <11 keV; 5525-X — мягкий рентгеновский нейтрализатор <4.99 keV; 5522-A — аэрозольный нейтрализатор Am-241 3.7 MBq; 5540 — осушитель и адсорбер защитного воздуха
